Audi A3 - Julian

[Superlee]

Hallo,

mal wieder ein neues Projekt von mir durchgeführt.
Ein Kumpel wollte es auch gern etwas lauter und klanglich besser, als original.

Ergebnis:

Batterie vorn:
Varta AGM 80A

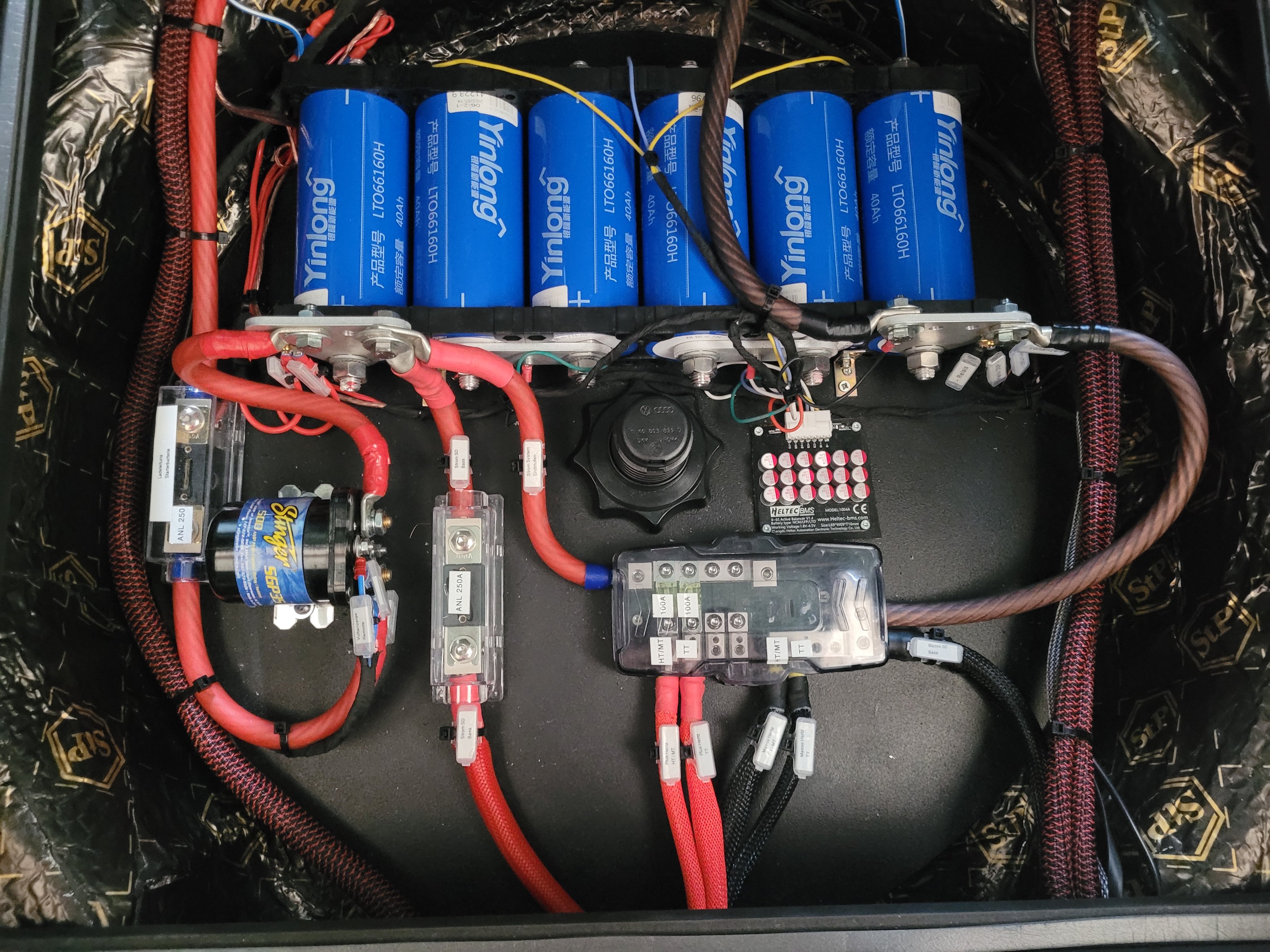

Zusatzbatterie:
LTO 40A eine Bank

Frontsystem:
Hertz ML 3 Wege
ML 280.3 HT
ML 700.3 MT
ML 1650.3 TT

TT verbaut am original Lautsprecherpunkt Auto.
MT und HT Armaturenbrett extraanfertig.
(Noch im Umbau)

Subwoofer:
B2 V2 15" mit Bassreflex

DSP:
Helix MK3 Pro

Subwoofer Endstufe:
Sound Digital EVO X 3000.1 (2Ohm 2500wrms)

Systemendstufe für HT und MT:
Hertz ML Power 4
(4 Kanal Endstufe)

Systemendstufe für TT in Türen:
Hertz ML Power 4
(4 Kanal Endstufe)

Kabel:
Autoleads verdrillt 2,5mm2 für Lautsprecher
Autoleads 50mm2 zwischen Batterie und für Subendstufe
Autoleads 25mm2 für Systemendstufen
Chinchkabel Audison

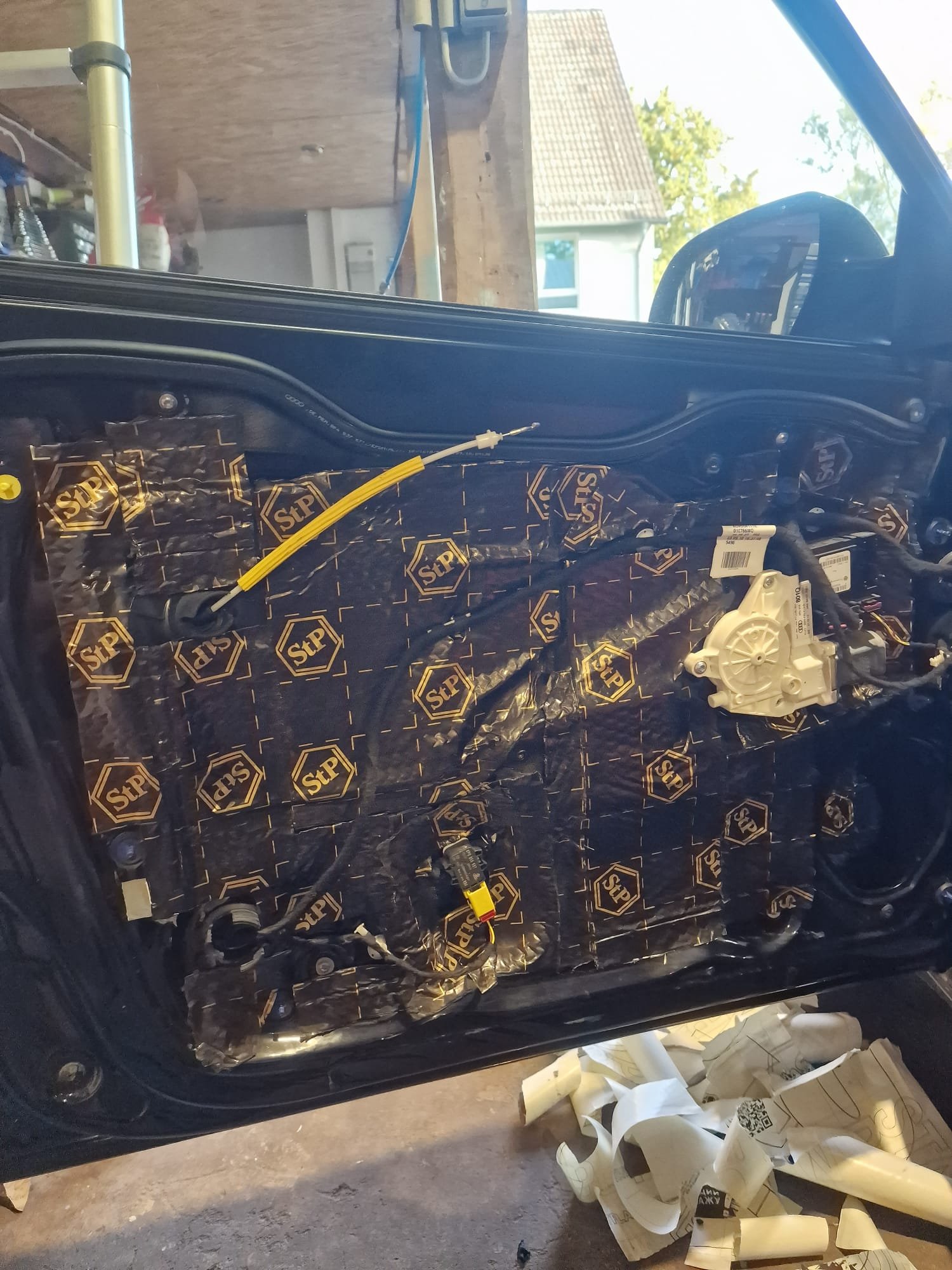

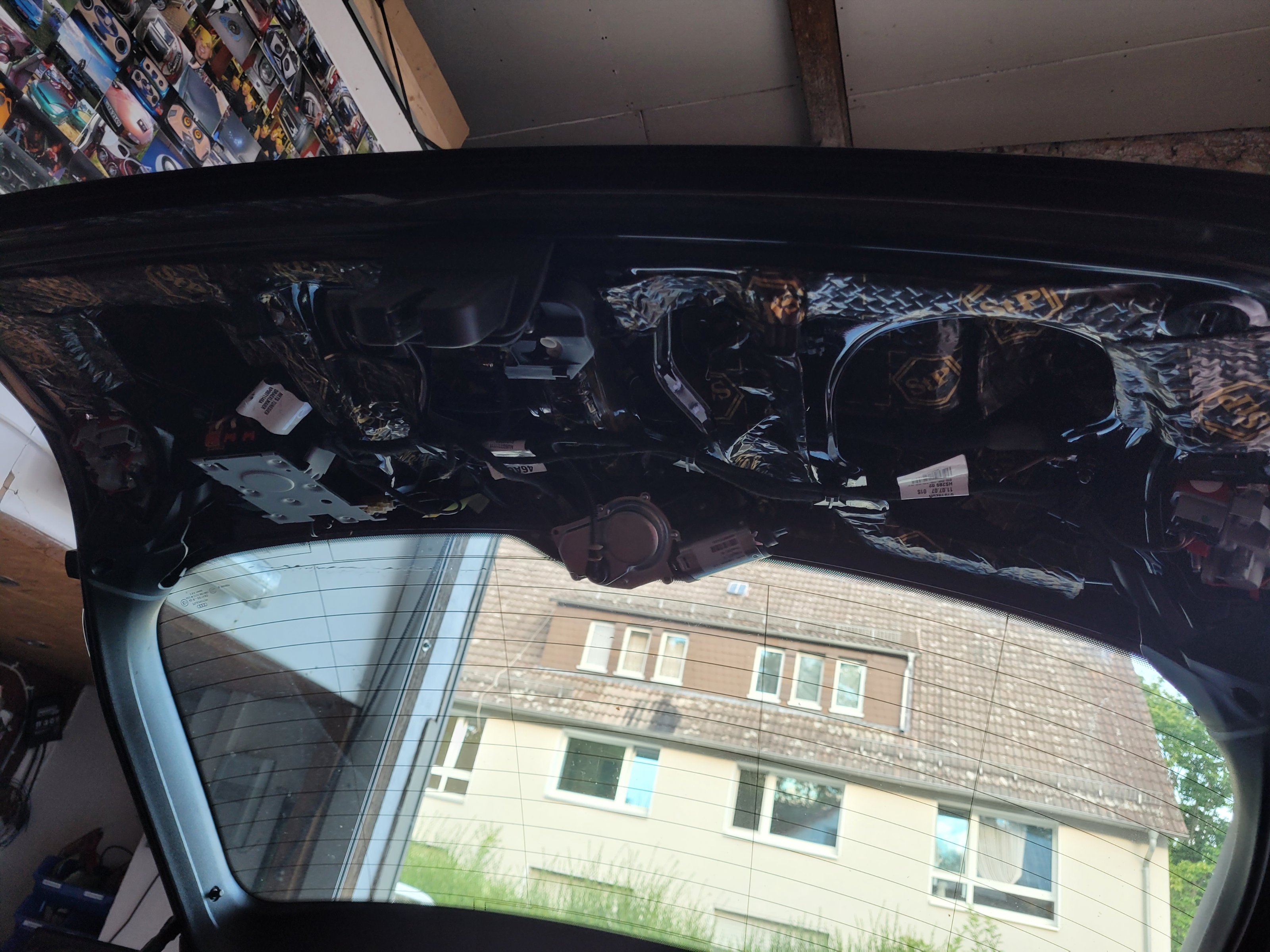

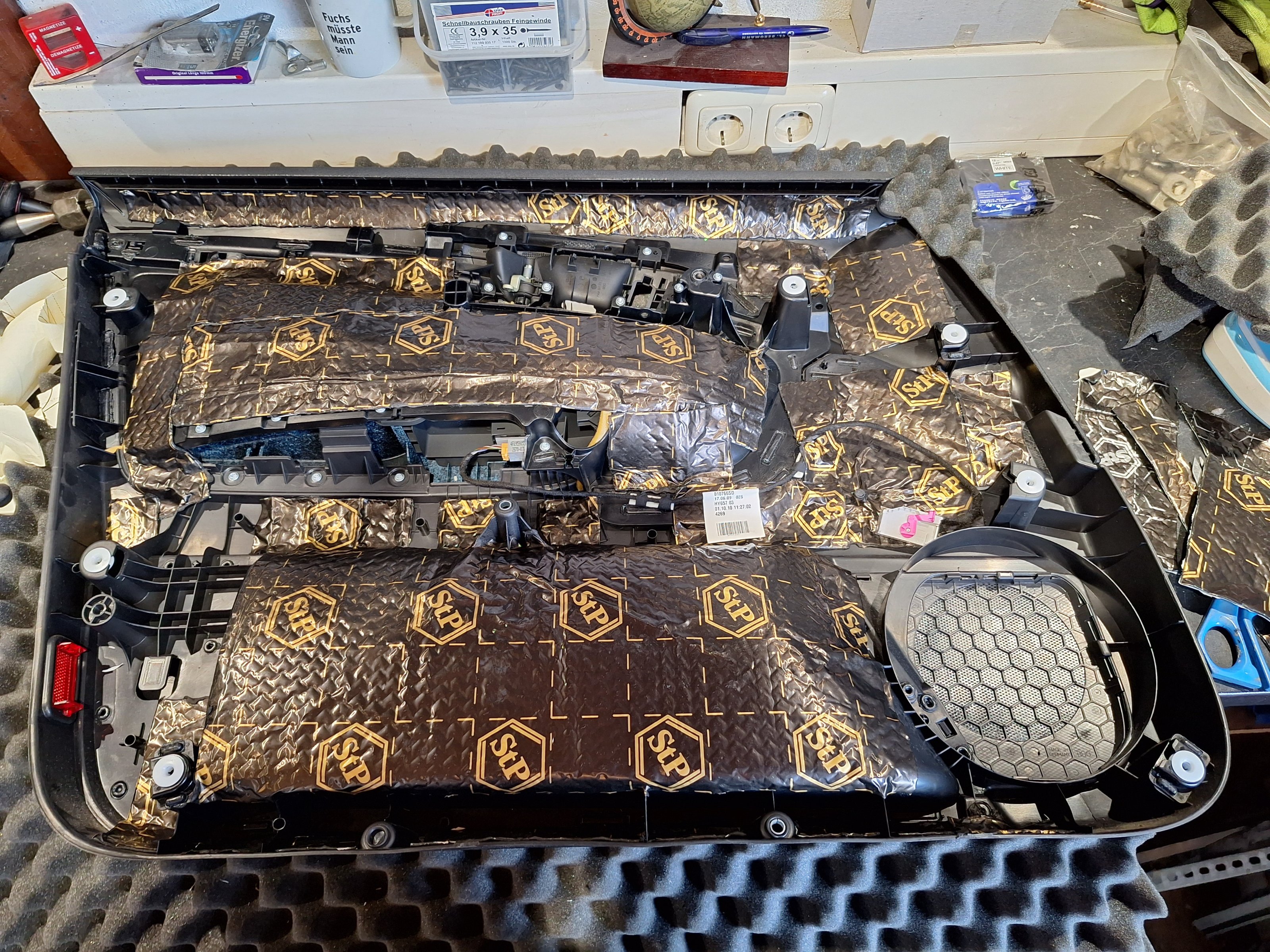

Dämmung:
STP Gold 2,2mm
STP Schaumstoff 20mm

Sämtliche Kabel sondern natürlich beschriftet und können nachverfolgen werden. Alle Leitungen bis zur Absicherungen betragen max 30cm und sind mit den entsprechenden Sicherungen versehen.

Zuleitung 50mm2 mit 250A
Zuleitung Bass 50mm2 mit 250A
Zuleitung Systementstufen 25mm2 mit 100A
Zuleitung DSP 2,5mm2 mit 10A
Zuleitung Beleuchtung Basskiste 2,5mm2 mit 10A

Extra:
Halterungen für die Leitungen angefertigt mit 3D Drucker.


DSP muss noch fertig verkabelt werden und anschließend eingestellt
Mit Gück schaffen wir es noch im September zum Event

LG
SuperLee

[Superlee]

So Kofferraum fertig .
Nun noch die HT und MT und TT von Hertz verbauen und einstellen und fertig

LG
SuperLee

[Pepe]

[splater]

Schließe mich dem Markus an - cool!

[BoomRalle]

Sieht recht ordentlich aus , gefällt mir richtig gut

[Uli.Berlin]

Ich habe da eine Frage zu.
Die Leiterlänge von der Sicherung zum Zusatzakku, von der Starterbatt. aus kommend, ist die maximal 40cm lang?
Auf den Bildern ist das schlecht zu erkennen, da ist ja noch das Trennrelais zwischen.

[Superlee]

Hallo Uli ,

Selbstverständlich habe ich darauf geachtet, dass die leiterlänge 30 bis max 40cm ist. Eigentlich wollte ich erst die Sicherung und dann Relais aber das Relais, so zu verbauen aus Platzgründen, war mir zu unsicher. Hatte Angst, dass die Pole vom Relais eventuell, durch irgendwas, an die Karosse oder Dämmung kommen.

Daher erst sicherung und dann Relais aber habe drauf geachtet, dass es genau 37cm sind.

LG
Lee-Roy

[Uli.Berlin]

[Superlee]

So und fertig

Hertz ML drei Wege verbaut

[MrWoofa]

Schick!

Nur wenn man sich die Arbeit mit den A-Säulen macht, warum dann nicht gleich aufs Ohr ausrichten?
